PSD200选相合闸测试仪

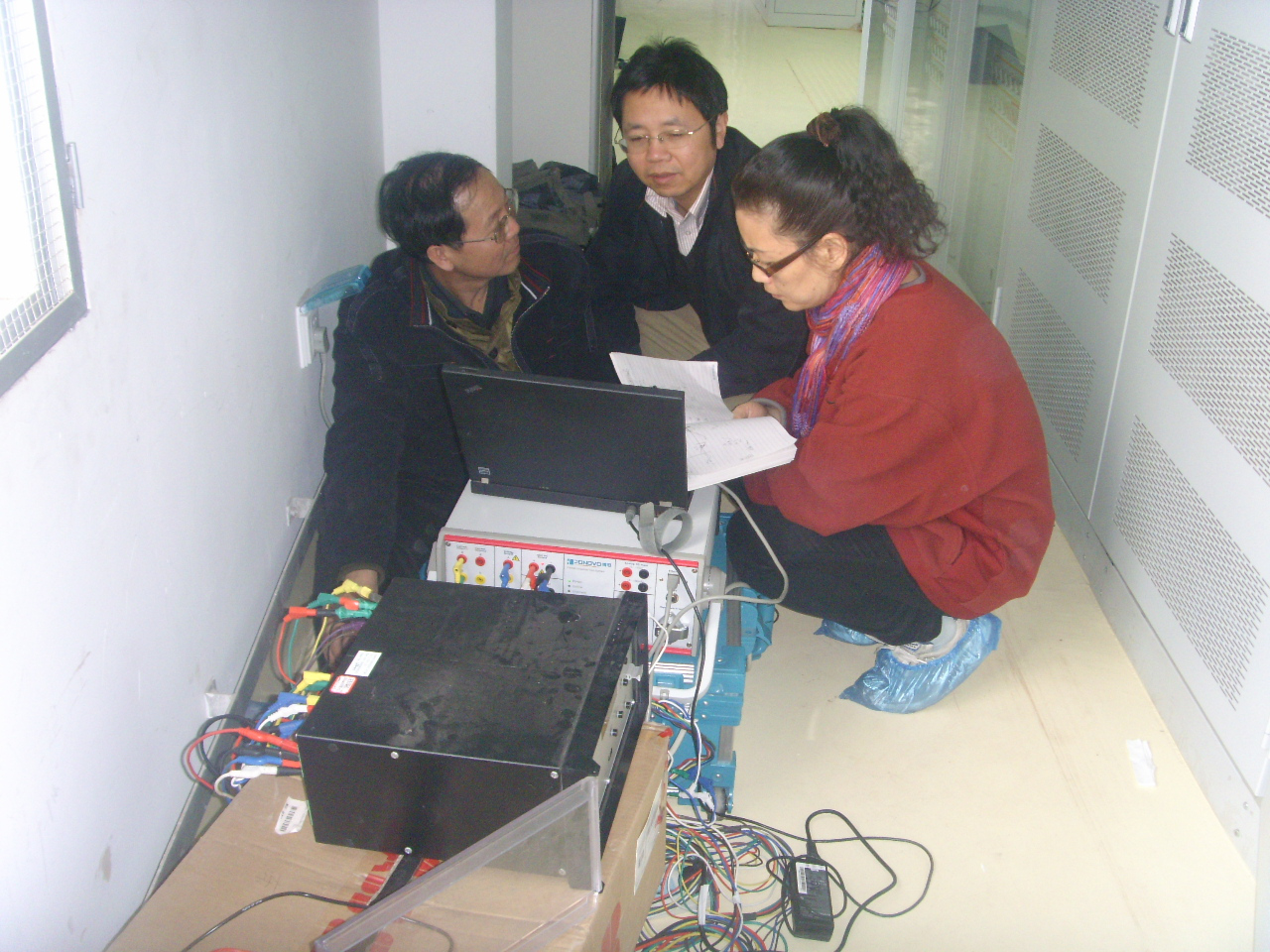

向家坝-上海奉贤特高压直流输电工程复龙换流站

2009年12月,北京博电公司使用自动研发的PSD200选相合闸测试仪在复龙换流站对ABB厂家的多台F236选相合闸装置进行了测试,测试过程中发现F236存在一些潜在的问题。

1:对F236闭锁电压动作值进行了测试,发现F236在电压低于54V时出现合闸节点不能动作的情况。由于选相合闸装置通常控制无功补偿前容器或滤波器的投切,在无功补偿不足时母线电压一般会降低,如果母线电压低于F236的电压闭锁值时选相合闸装置合闸节点不能闭合,无功补偿电容器也不能投入工作,对于现场运行要求来说绝对不容许出现这种情况。

2.通过PSD200选相合闸测试仪对选相合闸控制器录播功能发现,F236在合闸过程中出现合闸节点抖动的现象,有可能造成补偿电容器或电力滤波器出现合闸失败的情况

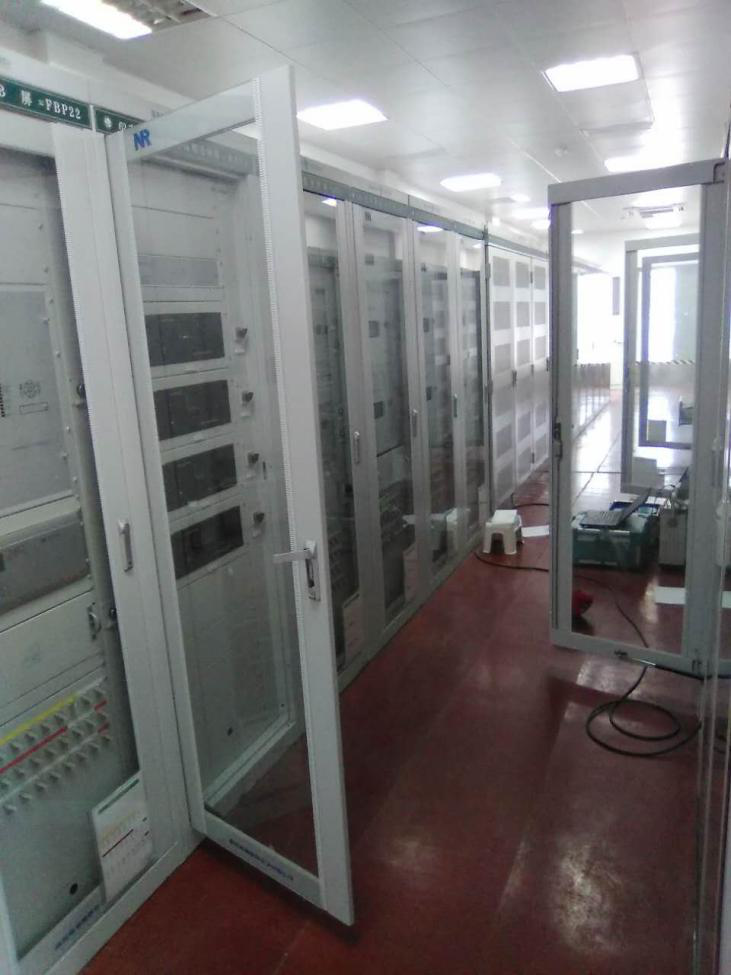

穆家换流站工程

2017年,穆家换流阀站交流滤波器投入时断路器合闸相位出现异常:本应于电压过零点附近投入,合闸瞬间电压却一度接近了峰值。考虑合闸指令经由选相控制器出口,运维单位怀疑原因可能有两个:1、选相控制器控制逻辑出现异常;2、断路器特性发生变化,断路器与控制器配合出现偏差。

基于以上考虑,使用PSD选相合闸测试仪对异常开关及其选相控制器以单独和两者结合的方式分别进行了测试,发现选相控制器逻辑正常,断路器合闸异常原因未断路器特性发生变化,应对其整定时间进行调整。调整后再次对异常开关及其控制器进行了测试,合闸相位恢复正常。
